Пункт учета газа ПУ-100-ЭК
В состав пункта входят:
- фильтр газа Ф1;
- контрольно-измерительные приборы для измерения давления газа на входе МН1 и выходе пункта и контроля перепада давления на фильтре газа;
- измерительный комплекс для измерения объема прошедшего через пункт газа в единицах объема, приведенных к стандартным условиям;
- электрообогреватель с терморегулятором, либо газовый обогреватель для исполнения.

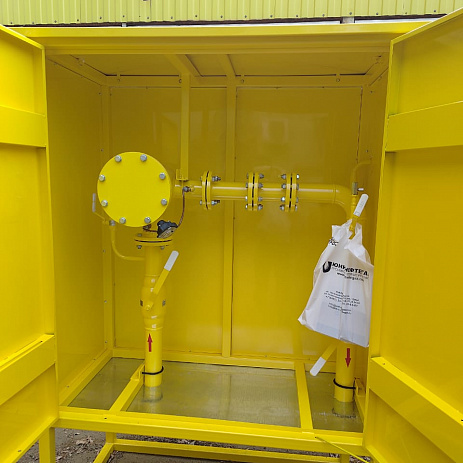

Конструкция ПУ-100-ЭК пункта включает в себя сварную раму с газовым оборудованием и трубопроводом, помещенными в металлический шкаф.
Варианты исполнения включают шкаф с утеплением без обогрева и шкаф с теплоизоляцией и обогревом. В случае исполнения с обогревом предусмотрен электрообогрев для поддержания тепла в оборудовании. Электрообогрев выполнен с учетом взрывобезопасности и может использоваться во взрывоопасных зонах. Согласно правилам устройств электроустановок, он подходит для зон с возможным образованием взрывоопасных смесей различных температурных групп. Также возможно исполнение с газовым обогревом, а данном случае внутри шкафа предусматривается дополнительный специальный металлический отсек для установки газового оборудования для обогрева
ПУ-100-ЭК имеют строповочные устройства (места строповок), рассчитанные на подъем и погрузку.
|
ИМЕНОВАНИЕ ПАРАМЕТРА ИЛИ ХАРАКТЕРИСТИКИ |
ВЕЛИЧИНА ПО ИСПОЛНЕНИЯМ | ||||
|---|---|---|---|---|---|
| ПУ-25, ПУ-40, ПУ-65, ПУ-100, ПУ-25-ЭК, ПУ-40-ЭК, ПУ-65-ЭК, ПУ-100-ЭК |
ПУ-160, ПУ-250, ПУ-160-ЭК, ПУ-250-ЭК |
ПУ-400, ПУ-400-ЭК |
ПУ-800, ПУ-1000, ПУ-800-ЭК, ПУ-1000-ЭК |
ПУ-1600, ПУ-2500, ПУ-1600-ЭК, ПУ-2500-ЭК |
|
| Измеряемая среда |
природный газ по ГОСТ 5542-87 |
||||
| Условия эксплуатации |
У1 ГОСТ 15150-69 |
||||
| Рабочее давление, МПа |
до 1,2 |
||||
| Максимальное значение Qmax из диапазона измерения объемного расхода при Рраб, м3/ч |
100 |
250 |
400 |
1000 |
2500 |
| Минимальное значение Qmin из диапазона измерения объемного расхода при Рраб, м3/ч |
0,8 |
1,6 |
4,0 |
40 |
80 |
| Погрешность измерения в диапазоне измерения расхода, (20-100)% Q max, % |
±1 |
||||
| Масса, кг, не более |
600 |
800 |
1300 |
1800 |
2300 |
| Средний срок службы, лет |
15 |
||||
