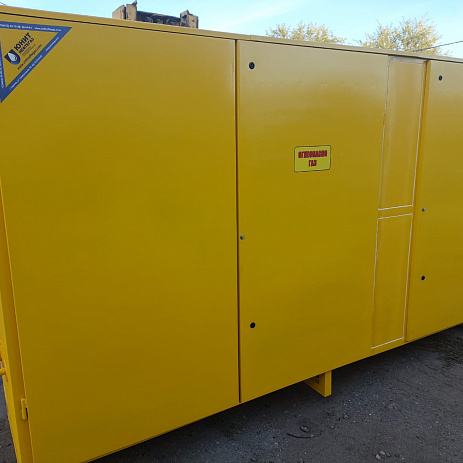

Газорегуляторный пункт ГРПШ-15-2Н(В)-У1
Шкафные пункты ГРПШ-15H-2У1 и ГРПШ-15В-2У1, оснащенные регуляторами давления РДГ-80, предназначены для снижения давления газа и поддержания необходимого уровня выходного давления. В случае аварийного изменения давления, данные пункты автоматически прекращают подачу газа. Кроме того, они выполняют функцию фильтрации газа от механических примесей в соответствии с ГОСТ 5542-87.
- газорегуляторный пункт шкафной ГРПШ-15H-2У1 с регулятором давления газа РДГ-80H
- газорегуляторный пункт шкафной ГРПШ-15В-2У1 с регулятором давления газа РДГ-80B
Точная стоимость и комплектация ГРПШ-15-2Н(В)-У1 формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать Опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com

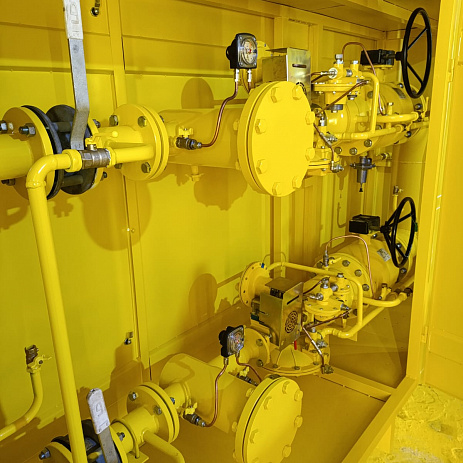

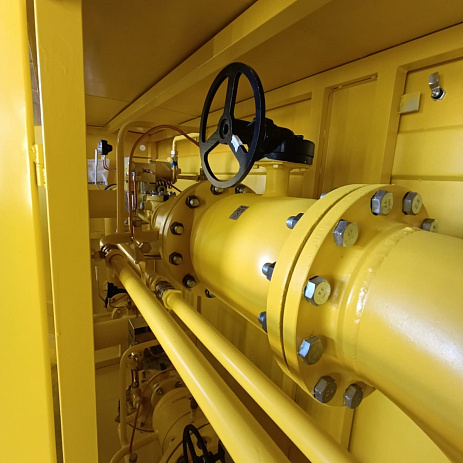

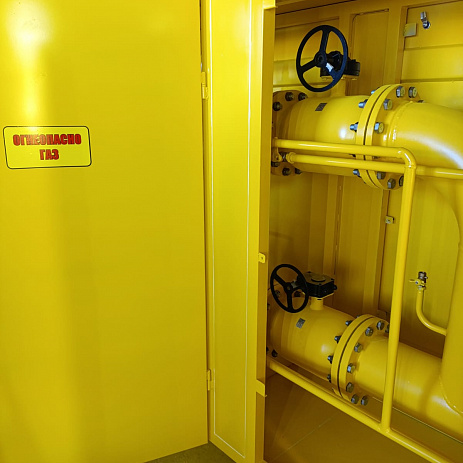

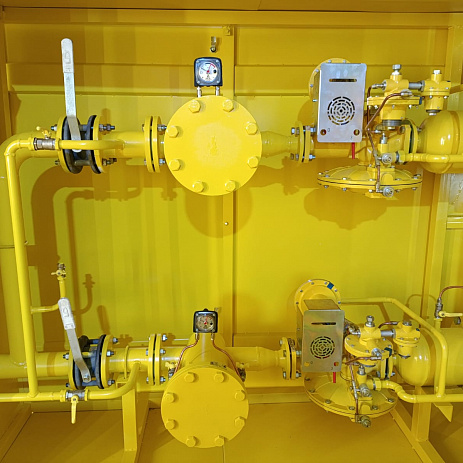

Газ из входного трубопровода направляется в фильтр для очистки сразу после прохождения входного крана, затем попадает в газорегуляторный шкафной пункт. Регулятор РДГ-80 снижает давление газа до нужных значений перед выходом через кран ГРПШ к потребителю.
По выходу из системы контролируется давление газа с помощью манометра. Если давление превышает установленный уровень, срабатывает сбросной клапан, который освобождает излишек газа. В случае, если это не помогает, предохранительно-запорный клапан закрывает подачу газа в регулятор полностью.
Газопроводы регулярно обслуживаются для обеспечения непрерывного снабжения потребителей. При возникновении нештатной ситуации активируется резервная линия, а основная проходит плановый ремонт. Для заказа ГРПШ-15-2Н(В)-У1 необходимо указать предпочтительное расположение входов/выходов и линий редуцирования. Различные варианты исполнения оборудования обсуждаются с клиентом при заполнении опросного листа.
| Параметр | ед.измер | тип ГРПШ | ||
|---|---|---|---|---|
| ГРПШ-15-2НУ1 | ГРПШ-15-2ВУ1 | |||
| Регулятор давления газа | РДГ-80Н, 2 шт. | РДГ-80В, 2 шт. | ||
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |||
| Максимальное входное давление | МПа | до 1,2 | ||
| Диапазон настройки выходного давления | кПа | 1 - 60 | 60 - 600 | |
|
Пропускная способность в зависимости от входного давления, не менее |
0,05 МПа | м3/ч | 1250 | - |
| 0,1 МПа | м3/ч | 2250 | ||
| 0,2 МПа | м3/ч | 34000 | ||
| 0,3 МПа | м3/ч | 4500 | ||
| 0,4 МПа | м3/ч | 5600 | ||
| 0,5 МПа | м3/ч | 6750 | ||
| 0,6 МПа | м3/ч | 7850 | ||
| 0,9 МПа | м3/ч | 11200 | ||
| 1,2 МПа | м3/ч | 14600 | ||
| Неравномерность регулирования | % | ±10 | ||
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |||
| Давление начала срабатывания сбросного клапана | кПа | 2-20/20-300/125-1000 | ||
|
Диапазон настройки давления срабатывания автоматического отключающего устройства |
при понижении выходного давления | МПа | 0,003 — 0,07 | 0,07 — 0,7 |
| при повышении выходного давления | МПа | 0,0003 — 0,003 | 0,01 — 0,03 | |
| Присоединительные размеры: | входного патрубка | мм | Ду 80 | |
| выходного патрубка | мм | Ду 80 | ||
| импульса | мм | Ду 32 | ||
| Соединение входного и выходного патрубков, импульса | Сварное, по ГОСТ 16037-80 | |||
| Температура окружающего воздуха | ºС | -40...+60 | ||
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |||
| Расход для системы обогрева | м3/ч | 0,05±15% | ||
| Межремонтный интервал (ТР, ТО) | лет | 3 | ||
| Средний срок службы | лет | 15 | ||
| Масса | кг | 520 | ||
